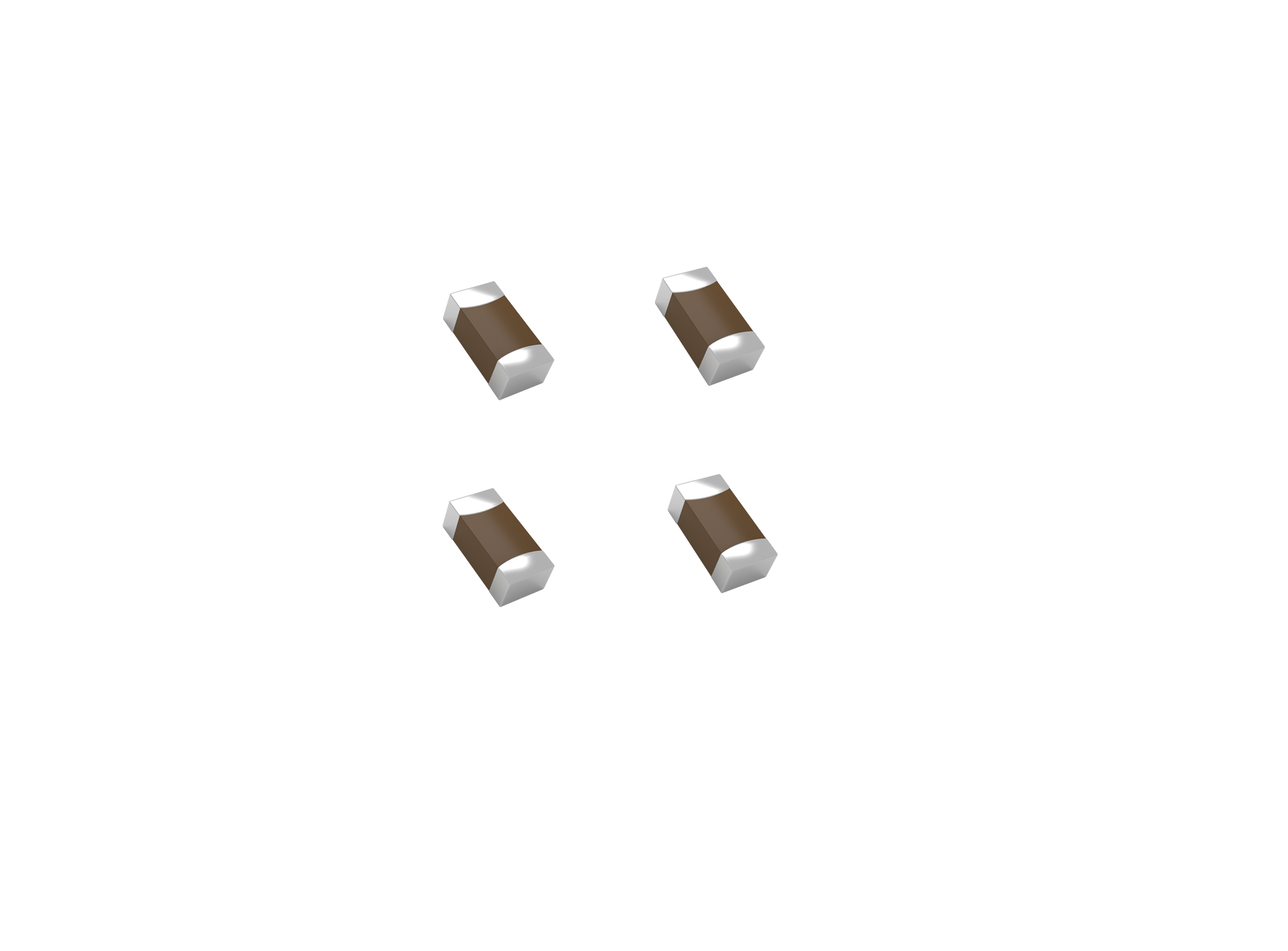

在電子元器件領域，MLCC(多層陶瓷貼片電容)因其小型化、高容量、高可靠性等特性成為電路設計的核心元件。其中，X5R與X7R作為II類MLCC的典型代表，憑借其優異的溫度穩定性與性價比，廣泛應用于消費電子、工業控制、汽車電子等領域。然而，兩者在溫度范圍、容量穩定性及成本等方面的差異，常使工程師在選型時面臨困惑。本文將從溫度范圍、容量變化率、老化特性、應用場景等維度，系統解析X5R與X7R的差異，為實際設計提供參考。

一、溫度范圍：X7R覆蓋高溫場景，X5R適配常規環境

1. X5R的溫度邊界：-55℃至+85℃

X5R電容的工作溫度范圍為-55℃至+85℃，這一特性使其成為消費電子、通信設備等常規環境的理想選擇。例如，在手機電源管理模塊中，X5R電容可在內部溫度不超過85℃的條件下穩定工作，滿足快速充電、低功耗等需求。然而，若環境溫度超過85℃(如汽車發動機艙、工業設備散熱口)，X5R電容的容量可能因電解液揮發或介質老化而波動，導致電路性能下降。

2. X7R的擴展范圍：-55℃至+125℃

X7R電容通過優化陶瓷介質材料(如鈦酸鋇基復合氧化物)，將溫度上限提升至125℃，使其能夠應對更嚴苛的高溫環境。在電動汽車電機控制器中，X7R電容可在-40℃至+125℃的寬溫范圍內穩定濾波，確保電機驅動信號的完整性;在航空航天領域，其耐高溫特性更是成為關鍵電路(如傳感器信號調理)的首選。

二、容量變化率：±15%的共性，高溫下的差異

1. 理論值：全溫范圍內容量變化≤±15%

X5R與X7R均屬于II類MLCC，其容量變化率在標稱溫度范圍內均不超過±15%。例如，一款10μF/16V的X7R電容，在-55℃時容量可能為8.5μF，在+125℃時為11.5μF，仍符合設計要求。這一特性使其在需要一定容量穩定性的電路中(如DC-DC轉換器)表現可靠。

2. 實際差異：X7R高溫下容量衰減更小

盡管兩者標稱容量變化率相同，但X7R在高溫(如85℃以上)環境中的容量衰減更平緩。實驗數據顯示，某品牌0402封裝、4.7μF/10V的X5R電容在125℃下工作1000小時后，容量衰減達12%;而同規格X7R電容僅衰減8%。這一差異源于X7R介質材料的更高熱穩定性，使其在長期高溫暴露下仍能保持容量精度。

三、老化特性：X7R長期穩定性更優

1. X5R的老化率：3%/十年

X5R電容的容量隨時間呈線性衰減，老化率約為3%/十年。例如，一款初始容量為10μF的X5R電容，在10年后容量可能降至9.7μF。這一特性使其適用于生命周期較短(3-5年)的消費電子產品，如智能手機、平板電腦等。

2. X7R的老化率：2.5%/十年

X7R電容通過優化介質配方，將老化率降低至2.5%/十年。在工業控制場景中，一款初始容量為22μF的X7R電容，經10年使用后容量仍可維持在21.45μF以上，滿足長期可靠性要求。此外，X7R的更低老化率也使其成為航空航天、醫療設備等高可靠性領域的首選。

四、應用場景：溫度與成本的平衡術

1. X5R的典型應用：成本敏感型常規場景

消費電子：手機、平板的電源管理模塊中，X5R電容以低成本實現基礎濾波功能。

通信設備：路由器、交換機的射頻濾波電路中，X5R電容在≤85℃的環境下穩定工作。

低功耗適配器：筆記本充電器、充電寶的輸出端，X5R電容平衡性能與成本。

2. X7R的典型應用：高溫高可靠性場景

汽車電子：電池管理系統(BMS)、電機驅動器中，X7R電容在-40℃至+125℃范圍內穩定濾波。

工業設備：UPS電源、伺服驅動器的控制電路中，X7R電容承受高溫與振動，確保信號完整性。

航空航天：衛星通信、導航系統的關鍵電路中，X7R電容以低老化率滿足10年以上壽命要求。
